01.11.2015 Энергетика

Компания "Микропроцессорные технологии" приняла участие в реализации проекта "Останкинская телебашня РП-10"

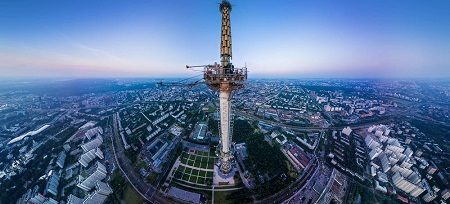

Останкинская телебашня — телевизионная и радиовещательная башня, расположенная в Останкинском районе Москвы. Высота — 540 метров, 10-е в мире по высоте свободно стоящее сооружение. Электроснабжение останкинской телебашни осуществляется от распределительного пункта 10 кВ, находящегося на территории площадки.
На 2014-2015 годы запланирована реконструкция распределительно пункта с заменой масляных выключателей на вакуумные выключатели, а также замена электромеханических устройств релейной защиты на микропроцессорные терминалы защиты БЗП-01 производства компании ООО НПП "Микропроцессорные технологии".
Одной из особенностью данного объекта является применение переменного оперативного тока, что существенно удешевляет проект. При близких коротких замыканиях и глубокой просадки напряжения оперативного питания, отключение выключателей осуществляется за счет отбора мощности от трансформаторов тока: питание БПТ-01 производства компании ООО НПП "Микропроцессорные технологии", а работа привода вакуумного выключателя, также идет за счет отбора мощности от токовых цепей с помощью специального блока управления СМ-16-02.

Оборудование:
• выключатели ВВ/TEL-10-20/1000 производства компании ЗАО "ГК "Таврида Электрик";
• блоки управления вакуумным выключателем СМ-16-02 производства компании ЗАО "ГК "Таврида Электрик";
• микропроцессорные блоки защиты присоединений - БЗП-01 производства компании ООО НПП "Микропроцессорные технологии";
• блоки питания от токовых цепей - БПТ-01 производства компании ООО НПП "Микропроцессорные технологии";
• электрооборудование интегрировано в ячейки типа КСО-285.
Функции РЗА:
• токовая отсечка (МТЗ - I ступень);
• максимальная токовая защита (МТЗ - II ступень);
• защита от замыканий на землю (ЗЗ) c действием на сигнал;
• автоматический ввод резерва (АВР).
Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит позволяют восстановить всю последовательность действий устройств при аварийных режимах.
